Konfigurasi Routing Dynamic (EIGRP) di Cisco Packet Tracer

Konfigurasi Routing Dynamic (EIGRP) di Cisco Packet Tracer - Kali ini saya atau aku akan membahas artikel tentang Jaringan Cisco dengan judul Konfigurasi Routing Dynamic (EIGRP) di Cisco Packet Tracer.


Kalian bisa lihat artikel lainnya tentang Jaringan Cisco Packet Tracer disini. Sebelum ketahap konfigurasi, alangkah baiknya Kalian mengetahui tentang routing dynamic di cisco packet tracer.

Apa itu Routing Dynamic EIGRP?

Routing Dynamic adalah metode routing yang dilakukan secara otomatis. EIGRP (Enhanced Interior Gateway Routing Protocol) adalah jenis routing dynamic dengan cara kerjanya yaitu menggunakan nomor AS (Autonomous System) yang sama, supaya routing dapat berjalan.

Sekarang kalian sudah tahu sekilas tentang dengan yang namanya Routing Dynamic EIGRP ini. Selanjutnya mari ketahap konfigurasinya. Pertama buat dulu topologi seperti pada contoh gambar dibawah ini.

Dibawah adalah tabel perancangannya.

Jika sudah membuat topologinya, sekarang sobat isi ip address pada PC0 dan PC1 sesuai dengan ketentuan pada gambar tabel diatas. Caranya klik pada PC, lalu pilih [Desktop], kemudian klik pada [IP Configuration].

Selanjutnya konfigurasi ip address pada semua router. Pertama sobat konfigurasi pada router R-1 dulu. Klik pada R-1, lalu pilih [CLI]. Kemudian lakukan seperti perintah berikut

R-1(config)#int fa0/0
R-1(config-if)#ip address 172.16.16.1 255.255.255.0
R-1(config-if)#no shutdown
R-1(config-if)#exit

R-1(config)#int fa1/0
R-1(config-if)#ip address 192.168.1.1 255.255.255.0
R-1(config-if)#no shutdown
R-1(config-if)#exit

Selanjutnya pada router R-2, berikut perintahnya :

R-2(config)#int fa0/0
R-2(config-if)#ip address 172.16.16.2 255.255.255.0
R-2(config-if)#no shutdown
R-2(config-if)#exit

R-2(config)#int fa1/0
R-2(config-if)#ip address 172.17.17.1 255.255.255.0
R-2(config-if)#no shutdown
R-2(config-if)#exit

Berikutnya pada router R-3, berikut perintahnya :

R-3(config)#int fa0/0
R-3(config-if)#ip address 172.17.17.2 255.255.255.0
R-3(config-if)#no shutdown
R-3(config-if)#exit

R-3(config)#int fa1/0
R-3(config-if)#ip address 192.168.2.1 255.255.255.0
R-3(config-if)#no shutdown
R-3(config-if)#exit

sekarang semua sudah terkoneksi, tetapi untuk bisa terhubung dari LAN1 keLAN2 sobat harus mengkonfigurasi Routing Dynamic EIGRP dulu. Oke langsung saja berikut adalah konfigurasi Routing Dynamic EIGRP.

Kita akan menggunakan nomor AS yaitu 100.

Pertama, sobat akan mengkonfigurasinya pada R-1 dulu. Klik pada R-1, pilih [CLI] kemudian lakukan perintah seperti berikut :

R-1(config)#router eigrp 100
R-1(config-router)#network 172.16.16.0 0.0.0.255
R-1(config-router)#network 192.168.1.0 0.0.0.255
R-1(config-router)#no auto-summary
R-1(config-router)#exit

Selanjutnya pada router R-2, berikut perintahnya :

R-2(config)#router eigrp 100
R-2(config-router)#network 172.16.16.0 0.0.0.255
R-2(config-router)#network 172.17.17.0 0.0.0.255
R-2(config-router)#no auto-summary
R-2(config-router)#exit

Kemudian pada router R-3, berikut perintahnya :

R-3(config)#router eigrp 100
R-3(config-router)#network 172.17.17.0 0.0.0.255
R-3(config-router)#network 192.168.2.0 0.0.0.255
R-3(config-router)#no auto-summary
R-3(config-router)#exit

Konfigurasi Routing Dynamic EIGRP dengan nomor AS 100 sudah selesai. Harusnya sekarang sobat sudah bisa melakukan ping dari LAN1 ke LAN2 atau sebaliknya.

Sobat bisa melihat tabel routing di semua router dengan perintah seperti berikut :

R-1#show ip route

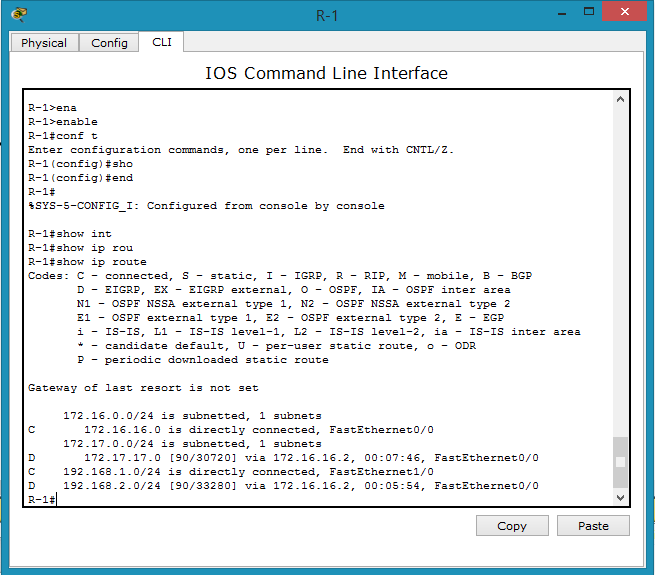

Maka akan tampil tabel routing pada router R-1 seperti gambar dibawah ini.

Terakhir silahkan cek dengan melakukan ping dari PC0 ke PC1 atau sebaliknya, dan pastikan sukses.

Jika sukses akan tampil seperti gambar dibawah ini.

Untuk konfigurasi tentang routing dynamic EIGRP saya cukupkan sekian jika kalian ingin belajar lebih banyak lagi bisa kunjungin blog partnet saya, bisa klik disini
